Jak zkontrolovat, zda Quick Connector pro klimatizaci auta funguje správně?

Chcete-li zkontrolovat, zda a rychlospojka pro autoklimatizaci funguje správně, zkontrolujte, zda není fyzicky poškozen, ujistěte se, že pojistná spona je zcela usazena, ověřte, že nedochází k úniku chladiva, a otestujte, zda konektor správně zapadá a uvolňuje . Rychlospojky na automobilových klimatizačních systémech spojují vedení chladiva na horní a spodní straně ke kompresoru, kondenzátoru a výparníku, aniž by vyžadovaly závitové šroubení. Vadný konektor může způsobit ztrátu chladiva, selhání systému střídavého proudu nebo – ve vážných případech – nebezpečné úniky vysokotlakého chladiva. Většinu kontrol lze provést základními nástroji, detektorem úniku chladiva a sadou měřidel potrubí a měly by být provedeny vždy, když AC systém vykazuje snížený chladicí výkon, neobvyklé zvuky nebo viditelné známky kontaminace olejem v blízkosti armatur.

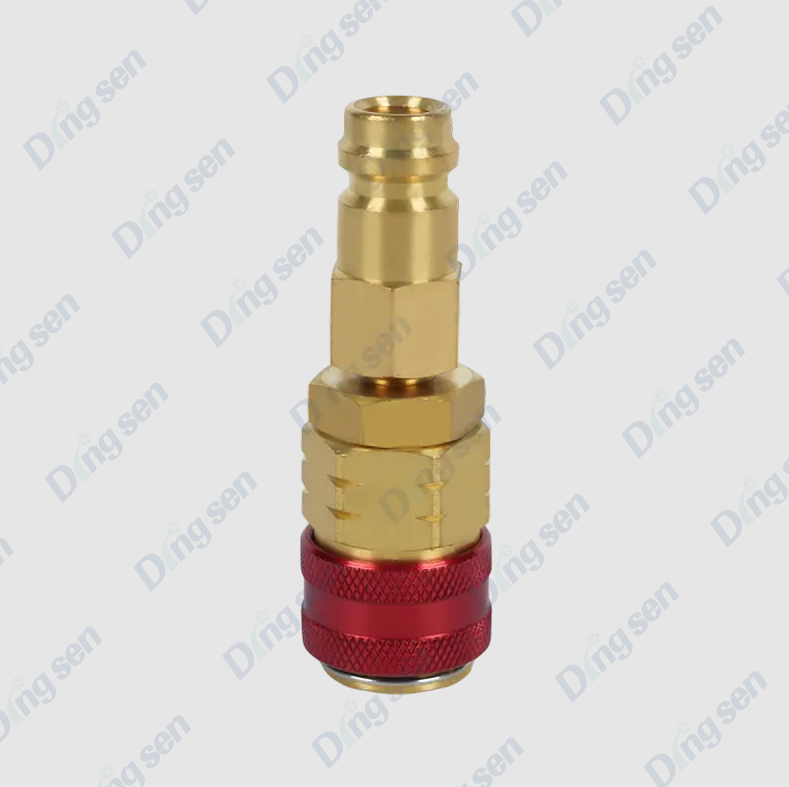

Jak AC rychlé konektory fungují a kde selhávají

Automobilové rychlospojky AC používají pružinový vnitřní ventil a vnější pojistný kroužek nebo sponu k vytvoření utěsněného, tlakově řízeného spojení mezi vedením chladiva. Když je samčí armatura zatlačena do těla samice, stlačí vnitřní ventil typu Schrader, což umožní proudění chladiva. Pojistná spona zapadne do drážky, aby se zabránilo náhodnému odpojení pod tlakem - obvykle 15–30 barů na horní straně a 2–5 barů na nízké straně standardního systému R-134a nebo R-1234yf.

Nejběžnější body selhání jsou:

• Degradace těsnění O-kroužku — vnitřní O-kroužek časem ztvrdne, praskne nebo nabobtná, což umožní chladivu prosakovat přes těsnění.
• Poškození nebo ztráta pojistné spony — chybějící, ohnutá nebo prasklá spona umožňuje, aby se konektor částečně odpojil pod tlakem systému.
• Praskání nebo deformace těla — fyzickým nárazem, přílišným utažením během instalace nebo dlouhodobým tepelným cyklováním může dojít k prasknutí těla konektoru.
• Porucha vnitřního ventilu — zaseknutý nebo zkorodovaný vnitřní ventil se nemusí úplně otevřít, což omezuje průtok chladiva a snižuje výkon střídavého proudu, i když konektor vypadá zvenku neporušený.
• Kontaminace — Nečistoty, úlomky nebo vlhkost vnikající přes odpojenou armaturu mohou poškodit sedlo ventilu a těsnicí plochy O-kroužku.


Bezpečnostní opatření před kontrolou AC rychlospojek

Chladicí systémy AC pracují pod značným tlakem a obsahují chemikálie, které mohou způsobit omrzliny, poranění očí nebo zadušení, pokud se náhle uvolní. Před zahájením jakékoli kontroly nebo praktického testování dodržujte následující opatření:

• Používejte ochranné brýle a izolované rukavice za všech okolností při práci v blízkosti potrubí s tlakovým chladivem.
• Nikdy neodpojujte rychlospojku, pokud je systém pod tlakem . Před odpojením jakéhokoli konektoru vždy regenerujte chladivo pomocí certifikovaného regeneračního zařízení.
• Práce v a dobře větraný prostor . Páry chladiva jsou těžší než vzduch a vytlačují kyslík na úrovni podlahy.
• Umožněte motoru a systému klimatizace chladit alespoň 15–20 minut po provozu před manipulací s konektory v blízkosti kompresoru nebo kondenzátoru, kde mohou teploty překročit 80 °C.
• Všimněte si toho R-1234yf je mírně hořlavý (klasifikace A2L) . Při kontrole systémů naplněných tímto chladivem udržujte zdroje vznícení mimo pracovní oblast.

Vizuální a fyzická kontrola krok za krokem

Před použitím jakýchkoli diagnostických přístrojů začněte důkladnou vizuální a manuální kontrolou. Tento krok identifikuje většinu zjevných chyb konektoru a trvá méně než pět minut na jeden konektor.

Zkontrolujte, zda kolem konektoru nejsou skvrny od oleje

Chladicí systémy používají k mazání kompresoru olej PAG nebo POE. Když chladivo uniká přes těsnění konektoru, nese s sebou kompresorový olej a zanechává a tmavé, mastné zbytky nebo mastný film kolem těla konektoru a na blízkých površích hadice nebo potrubí. I malá olejová skvrna velikosti mince je spolehlivým indikátorem chyby těsnění. Zkontrolujte jak tělo konektoru, tak i 10–15 cm poloměr okolní hadice a oblasti držáku.

Zkontrolujte pojistnou sponu

• Potvrďte pojistná spona (přídržný kroužek) je přítomna a zcela zasunuta do jeho drážky kolem těla konektoru. Správně usazená spona by měla sedět v jedné rovině nebo mírně vyčnívat z povrchu konektoru – nesmí být zalomená, částečně zasunutá nebo chybí.
• Hledejte praskliny, deformace nebo změna barvy v klipu. Plastové spony, které byly vystaveny dlouhodobému teplu (běžné v blízkosti kompresoru), zkřehnou a mohou prasknout, i když vypadají vizuálně neporušené.
• Jemně se o to pokuste ručně odtáhněte konektor axiálně od sebe bez uvolnění klipu. Měl by se zobrazit správně uzamčený konektor nulový axiální pohyb . Jakékoli znatelné otevření mezery pod silou ručního tahu znamená, že spona správně nezapadá do zajišťovací drážky.

Zkontrolujte tělo konektoru

• Zkontrolujte celý vnější povrch praskliny, odštěpky nebo bělavé stopy pnutí v plastovém těle. Věnujte zvláštní pozornost oblasti bezprostředně za zajišťovací drážkou, která je vystavena nejvyššímu tahovému namáhání během tlakování.
• Zkontrolujte kovové konektory korozi, důlkové korozi nebo poškození závitu na sedací plochy.
• Ověřte, zda je konektor plně sedí — samčí kování by mělo být zasunuto do bodu, kde zaklapne zajišťovací spona, bez viditelné mezery mezi čely těla samce a samice. Neúplně zasunutý konektor je velmi častou příčinou pomalé ztráty chladiva.

Metody detekce úniku chladiva

Samotná vizuální kontrola nemůže potvrdit, že konektor je pod provozním tlakem těsný. Pro potvrzení integrity těsnění použijte jednu nebo více z následujících metod detekce.

Elektronický detektor úniku

Elektronický detektor úniku chladiva je nejrychlejší a nejcitlivější metoda pro lokalizaci netěsností konektorů. Vyhřívané diodové detektory mohou snímat koncentrace chladiva tak nízké, jak je 5 ppm (částí na milion) hluboko pod prahem zjistitelným jakoukoli jinou nelaboratorní metodou. Se systémem AC běžícím a plně natlakovaným:

• Pohybujte sondou detektoru pomalu po celém obvodu konektoru na vzdálenost 5–10 mm z povrchu.
• Zkontrolujte pod konektorem – páry chladiva jsou hustší než vzduch a budou se hromadit v nejnižším bodě poblíž zdroje úniku.
• Zvukový alarm nebo blikající LED signalizuje přítomnost chladiva. Potvrďte alarm triggers at the connector body itself , nikoli z blízké armatury nebo hadicové spojky, než uzavřete, že konektor je zdrojem.

Inspekce UV fluorescenčního barviva

Mnoho automobilových střídavých systémů je předem nabito UV fluorescenčním barvivem nebo lze barvivo vstřikovat pomocí soupravy vstřikovače barviva. Pod UV lampou (černé světlo) uniklé barvivo fluoreskuje jasně žlutozeleně a přesně označuje místo úniku na povrchu konektoru. Tato metoda je užitečná zejména pro potvrzení, který konkrétní bod na konektoru netěsní — sedlo O-kroužku, šev těla nebo oblast pojistné spony.

Pozorování tlaku na potrubí

Připojte sadu měřidel potrubí k servisním portům a zaznamenávejte tlaky systému s vypnutým motorem a systémem při teplotě okolí. Jako obecný odkaz na správně fungující systém R-134a at okolní teplota 21°C , statický tlak by měl být přibližně 5–6 bar na vysoké i nízké straně . Pokud je pozorovaný tlak výrazně pod touto hodnotou a systém nebyl nedávno servisován, je indikována ztráta chladiva netěsným konektorem nebo jinde v systému. Sledujte měřidlo 5–10 minut — klesající tlak potvrzuje aktivní únik.

Testování funkce zapojení a uvolnění konektoru

Konektor, který je fyzicky neporušený, ale není správně zapojen nebo uvolněn, buď neudrží tlak, nebo způsobí potíže během provozu. Vyzkoušejte funkci zapnutí a vypnutí pouze po bezpečném odtlakování systému a obnovení chladiva.

1. Testovací zapojení — zatlačte zástrčku do ženského těla, dokud neucítíte nebo neuslyšíte zřetelné cvaknutí z pojistné spony. Kliknutí musí být pozitivní a jasné. Měkký, nezřetelný záběr znamená, že spona nesedí ve své drážce, což znamená, že konektor nebude spolehlivě držet tlak systému.
2. Potvrďte plné sezení — po zapojení vizuálně ověřte, zda je samčí armatura zarovnaná nebo mírně zapuštěná do čela ženského těla. Jakákoli viditelná mezera mezi dvěma protilehlými plochami indikuje neúplné vložení.
3. Vyzkoušejte axiální retenci — aplikujte silnou ruční tahovou sílu axiálně na obě strany připojené armatury. Nemělo by dojít k žádnému oddělení nebo pohybu zatímco je klip zapnutý. Pohyb označuje opotřebovanou geometrii zámku.
4. Zkušební vydání — použijte uvolňovací nástroj nebo stiskněte uvolňovací západky, jak je navrženo pro konkrétní typ konektoru. Konektor by se měl při mírné síle ruky hladce a úplně uvolnit. Nadměrná síla potřebná k uvolnění může naznačovat oteklý O-kroužek, znečištění nebo deformovaný otvor tělesa.
5. Po demontáži zkontrolujte O-kroužek — jakmile se oddělí, zkontrolujte O-kroužek na samčí spojce, zda není ztvrdlý, prasklý, plochá místa nebo poškození vytlačením. Zdravý O-kroužek by měl být pružné, rovnoměrně kulaté a bez povrchových defektů . Před opětovnou montáží vyměňte jakýkoli O-kroužek, který neprošel touto kontrolou.

Souhrn diagnostiky: Příznaky, pravděpodobné příčiny a akce

Kdy vyměnit rychlospojku AC spíše než servis

Některé závady konektoru lze vyřešit výměnou O-kroužku a opětovným usazením šroubení. Jiné vyžadují úplnou výměnu konektoru. Vyměňte celou sestavu konektoru – nejen O-kroužek – za následujících podmínek:

• Jakákoli prasklina v těle konektoru — prasklá plastová nebo kovová tělesa nemohou bezpečně udržet tlak chladiva a musí být okamžitě vyměněna.
• Opotřebovaná nebo deformovaná zajišťovací drážka — pokud spona již nezaklapne nebo se vnější kování po zablokování pohybuje axiálně, je geometrie těla mimo použitelné limity.
• Pokračující únik po výměně O-kroužku — pokud nový O-kroužek správné velikosti stále uniká, těsnicí plocha uvnitř otvoru konektoru je poškozená nebo zkorodovaná a nebude těsnit proti žádnému O-kroužku.
• Stáří konektoru nad 10 let nebo 150 000 km — plastová tělesa konektorů a vnitřní pružiny ventilů časem degradují bez ohledu na viditelný stav. U vozidel s vysokým počtem najetých kilometrů představuje proaktivní výměna během hlavního servisu klimatizace (výměna kompresoru nebo výparníku) nákladově efektivní preventivní údržbu.

Při zpětné montáži jakéhokoli AC rychlospojky vždy instalujte nové O-kroužky namazané čistým, systémově kompatibilním olejem PAG nebo POE. Nikdy znovu nepoužívejte O-kroužek, který byl pod tlakem systému , i když se zdá nepoškozený – komprese nastavená z předchozího sedla znamená, že nebude těsnit tak spolehlivě jako nový kroužek.
