Jak správně připojíte konektory měděných trubek klimatizace?

Pro správné připojení spojky měděných trubek klimatizace , musíte trubku čistě odřízněte, konec odhrotujte a vystružujte, vložte ji zcela do konektoru a spojku buď rozšiřte, připájejte natvrdo nebo utáhněte na utahovací moment výrobce — potom před plněním systému chladivem otestujte spoj tlakem. Vynechání kteréhokoli z těchto kroků je hlavní příčinou úniků chladiva, které snižují účinnost systému, zvyšují provozní náklady a mohou porušovat ekologické předpisy. Níže uvedené sekce podrobně prozkoumají každou fázi, takže každý spoj je proveden správně hned napoprvé.

Pochopte, co dělají konektory měděných trubek klimatizace

Konektory měděných trubek klimatizace jsou přesné armatury – vyrobené z mosazi pomocí CNC soustružení a před odesláním testované na těsnění – jejichž jediným úkolem je vytvořit nepropustnou cestu pro chladivo mezi komponenty. Klimatizace s děleným systémem pracující při typickém tlaku na nízké straně 0,5–0,9 MPa a tlak na vysoké straně 1,5–2,5 MPa (hodnoty se liší podle typu chladiva) vystavuje každý spoj stálému mechanickému a tepelnému namáhání. Konektory proto musí těsnit jak proti tlaku, tak proti působení rozpouštědla chladicími oleji.

Tyto tvarovky pokrývají širokou škálu potřeb spojování:

• Připojení měděných trubek z stejný průměr v přímém směru (spojky a svazky)
• Spojování trubek z různé průměry kde linka nastavuje přechod mezi vnitřní a venkovní jednotkou (redukce)
• Změna směru v těsných místnostech s vybavením nebo prostupy stěnami (kolena — 45° a 90°)
• Rozdělení toku chladiva do více vnitřních jednotek v multisplitových systémech (oddíly a rozdělovače)
• Umožnění odpojení pro servis bez zničení potrubí (nástavce a přírubové adaptéry SAE)

Slitina mosazi používaná v kvalitních konektorech - obvykle CuZn39Pb2 nebo ekvivalent — poskytuje odolnost proti korozi potřebnou k přežití desetiletí kontaktu s chladivy, jako jsou R-22, R-410A, R-32 a R-134a, stejně jako jejich související mazací oleje.

Nástroje a materiály k přípravě před zahájením

Příchod do práce se správnými nástroji zabraňuje improvizaci, která poškozuje spojky a konce trubek. Pro odbornou instalaci je zapotřebí následující vybavení:

• Řezák trubek (ráčnový nebo rotační) — vytváří čtvercový řez bez otřepů bez deformace stěny trubky. Řezání pilou na železo není přijatelné pro práci v chladírenské třídě.
• Výstružník a nástroj pro odstraňování otřepů — odstraňuje vnitřní otřepy zanechané frézou; otřes malý jako 0,5 mm může omezit průtok a způsobit turbulence, které časem narušují vrtání konektoru.

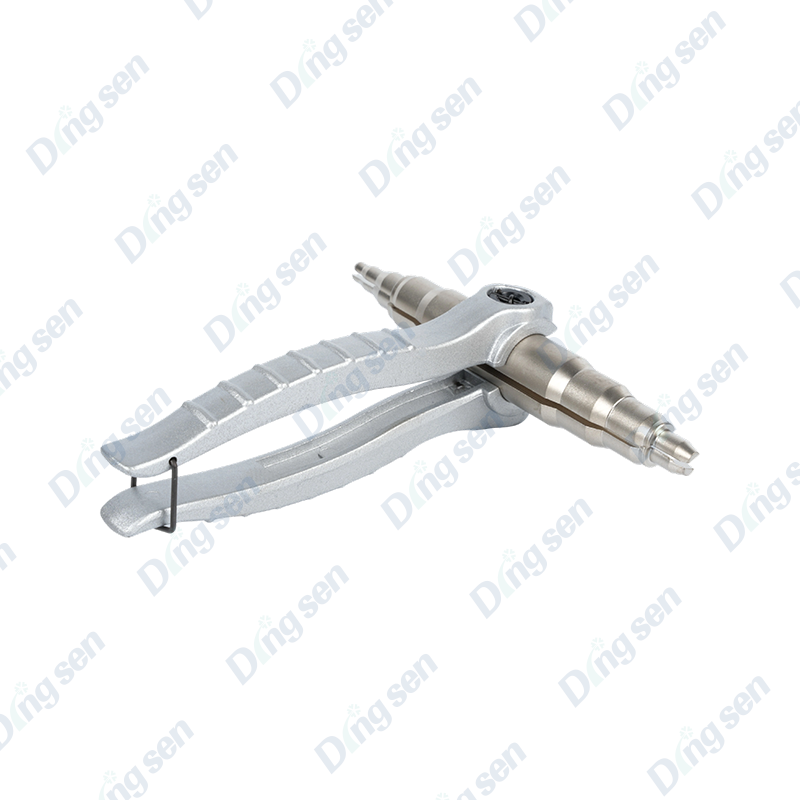

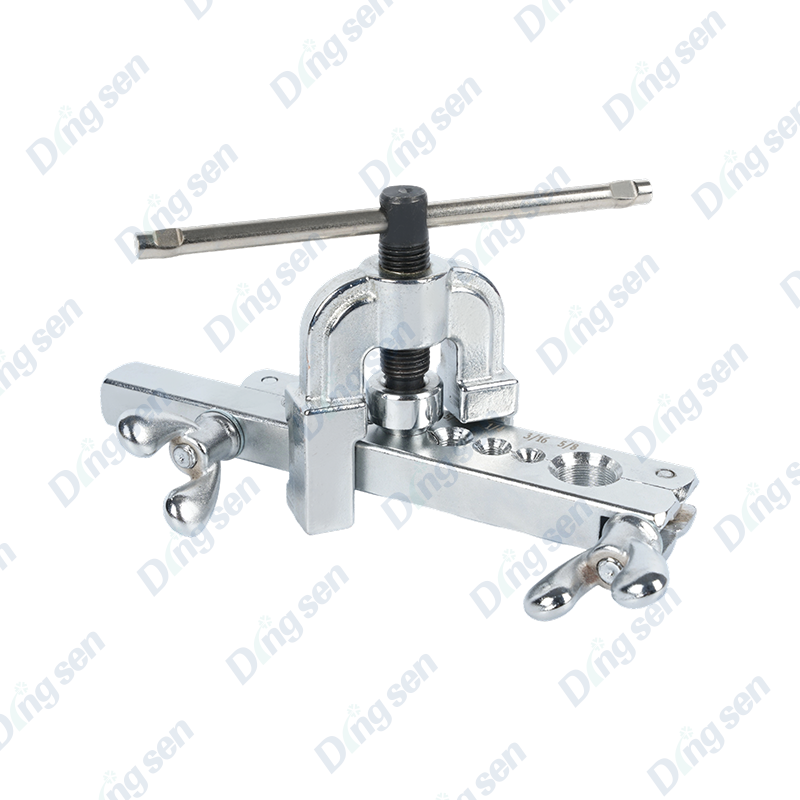

• Hořící nástroj a kužel — požadováno pro všechna připojení typu flare; správný náběh vytváří hladký 45° kužel bez prasklin, který přesně zapadá do sedla konektoru.
• Momentový klíč (rozsah 10–80 N·m) — nezbytné pro utažení převlečné matice na předepsanou hodnotu bez nadměrného utažení, které přeruší nálevku.
• Ohýbačka trubek — pro vytvoření hladkých ohybů v měděné trubce před připojením armatury, aby se zabránilo zauzlování, které omezuje průtok.
• Dusíková láhev a regulátor — pro proplachování a tlakovou zkoušku po připojení; suchý dusík při 1,5× maximální provozní tlak je staardní testovací médium.
• Elektronický detektor netěsností nebo mýdlový roztok — pro potvrzení integrity spoje před uvedením systému do provozu.
• Oxyacetylenový nebo MAP plynový hořák s vhodnou špičkou — při pájení armatur typu pájení; potřebné pro spoje mědi a mosazi.
• Závitový tmel nebo PTFE páska kompatibilní s chladivem — pouze pro konektory se závitem NPT; nikdy se nevztahují na světlice.

Podrobný průvodce řezáním a přípravou měděné trubky

Správná příprava potrubí je základem těsnosti spoje. Špatná příprava představuje významný podíl zpětných volání v terénu při instalaci klimatizace.

Měření a značení

Změřte požadovanou délku trubky s ohledem na hloubku zasunutí konektoru – obvykle 10–25 mm v závislosti na velikosti konektoru . Místo řezu jasně označte fixem. Vyhněte se rýsování ostrým nástrojem, který může prasknout mechanicky zpevněnou měď.

Přímé řezání trubky

Umístěte rotační řezačku na značku a čepel lehce přitáhněte k trubce. Otáčejte frézou kolem trubky a posouvejte čepel dopředu čtvrt otáčky na otáčku . Přílišné utažení čepele v jednom průchodu stlačuje a zpevňuje konec trubky, což ztěžuje rozšiřování. Správně uříznutý konec je kolmý k ose trubky – jakákoli úhlová odchylka větší než 1° kompromituje kontakt sedlové části.

Vystružování a odjehlování

Vložte výstružník do odříznutého konce a otáčejte jím, abyste úplně odstranili vnitřní otřepy. Po vystružování, nasměrujte konec trubky dolů a jemně na ni poklepejte k uvolnění měděných hoblin předtím, než se dostanou do systému. I jediná kovová tříska usazená v expanzním ventilu může způsobit okamžité poškození kompresoru.

Čištění povrchu potrubí

Otřete vnější stranu konce trubky čistým a suchým hadříkem, abyste odstranili povrchovou oxidaci, zbytky řezného oleje a prach. U pájených spojů lehce obruste konec trubky jemným smirkovým hadříkem v délce rovnající se hloubce hrdla tvarovky a poté znovu otřete. Nepoužívejte chlorovaná rozpouštědla, která zanechávají zbytky, které napadají těsnění chladiva.

Jak vytvořit správné připojení odlesk

Rozšířené spoje jsou nejběžnějším typem používaným v rezidenčních a lehkých komerčních klimatizacích s dělenými systémy, protože jsou plně reverzibilní – systém lze odpojit za účelem servisu a znovu připojit bez výměny potrubí. Správně vytvořená světlice vyžaduje pozornost v každé fázi.

Nejprve nasunutím na matici

Před vytvořením lemu nasuňte matici na trubku s konec se závitem směřující od konce trubky . Toto je jedna z nejčastějších chyb, kterých se dopouštějí nezkušení technici — když zjistíte, že matice byla zapomenuta poté, co se již vytvořila světlice, znamená to přeříznout trubku a začít znovu.

Nastavení správného vysunutí potrubí

Upněte trubku do rozšiřujícího se bloku tak, aby konec trubky vyčníval nad čelo bloku o velikost specifikovanou pro vnější průměr trubky. Typické hodnoty protruze jsou:

Formování Flare

Posouvejte rozšiřující se kužel stálým, rovnoměrným tlakem – neuspěchejte závěrečné fáze . Hotový lem musí být hladký, soustředný a bez prasklin, prasklin nebo vrásek. Prasklá světlice okamžitě unikne; vrásčitá světlice může projít zkouškou statického tlaku, ale selže při tepelném cyklování v provozu. Nanesení malého množství chladicího oleje na kužel před rozevřením snižuje zadření a vytváří lesklejší a hladší dosedací povrch.

Utažení převlečné matice na utahovací moment

Ručně utahujte převlečnou matici k tělu konektoru, dokud neucítíte odpor, a poté použijte dva klíče – jeden k přidržení těla konektoru a druhý k otočení matice – abyste zabránili namáhání trubky kroucením. Použijte momentový klíč, abyste dosáhli hodnoty uvedené v tabulce výše. Nikdy nepoužívejte samotné potrubí jako páku aby se zabránilo otáčení konektoru; tato práce ztvrdne a popraská měď v blízkosti světlice.

Jak vytvořit správné pájené (pájené) spojení

Pájené spoje s plnivem ze slitiny stříbra se používají pro trvalé spoje v komerčních systémech, trubky většího průměru (typicky nad 28 mm vnější průměr ) a jakýkoli spoj vystavený vysokým vibracím. Při správném provedení je pájený spoj stejně pevný jako materiál základní trubky a přežije zařízení, kterému slouží.

Proplachování dusíkem během pájení

Před zapálením hořáku připojte k potrubnímu systému přívod suchého dusíku a vytvořte a průtok 0,5–1,0 l/min skrz pájenou trubku. Dusík vytlačuje kyslík uvnitř trubky a zabraňuje tvorbě okují oxidu mědi (oxid měďnatý) na povrchu vývrtu. Oxidové usazeniny se během uvádění do provozu odlupují, putují s chladivem a mohou během několika hodin zablokovat expanzní zařízení. Čištění dusíkem během pájení je standardním požadavkem, nikoli volitelným krokem.

Aplikace tavidla a ohřev spoje

Naneste tenkou, rovnoměrnou vrstvu pájecího tavidla na konec trubky a vnitřek hrdla konektoru. Zasuňte trubku úplně do konektoru. Nasměrujte plamen hořáku na tělo konektoru a základna zásuvky , nikoli přímo plnicí tyč nebo konec trubky. Rovnoměrně zahřívejte spoj pohybem plamene v malých kruzích, dokud se tavidlo nevyjasní a měď se rozzáří matně červeně – přibližně 700–800 °C pro výplňové pájení ze slitin stříbra.

Krmení plnicí tyče

Krátce vyjměte hořák a dotkněte se plnicí tyče ze slitiny stříbra mezery mezi trubkou a konektorem v ústí zásuvky. Pokud má spoj správnou teplotu, výplň bude vtažen do zásuvky kapilárním působením a zcela vyplňte prstencovou mezeru, aniž byste ji museli tlačit nebo tlačit silou. Správně pájený spoj používá pouze množství plniva potřebné k vyplnění objímky – přebytečné plnivo tvořící housenku v ústí objímky indikuje příliš mnoho materiálu nebo přehřátí.

Chlazení a čištění

Nechte spoj přirozeně vychladnout na nehybném vzduchu, dokud přestane žhnout. Neochlazujte vodou – rychlé ochlazení může způsobit trhliny v těle konektoru způsobené tepelným pnutím. Po ochlazení pod 50 °C , zbytky tavidla setřete vlhkým hadříkem; tavidlo ponechané na spoji je mírně korozivní a časem napadne měděný povrch.

Připojení konektorů push-fit a kompresního typu

Nasouvací a kompresní konektory vybavené těsnicími kroužky odolnými vůči chladivu nabízejí bezplamennou alternativu k pájení pro menší velikosti trubek, díky čemuž jsou vhodné pro použití v obývaných prostorách, kde není povolen otevřený plamen. Materiál těsnicího kroužku – obvykle EPDM nebo NBR – je vybrán tak, aby byl kompatibilní s chladivem i jeho mazacím olejem.

Hloubka vložení a značení

Před vložením trubky označte požadovanou hloubku zasunutí na vnější straně trubky pomocí fixu. Tato značka by se měla objevit na povrchu těla konektoru po úplném zasunutí, což potvrzuje, že trubka dosáhla těsnicí zóny. Trubka zasunutá jen částečně dosedá na těsnění nerovnoměrně a pod tlakem uniká.

Požadavky na stav konce potrubí

Násuvné konektory jsou zvláště citlivé na stav konců potrubí. Vnější průměr musí být v rozmezí ±0,1 mm od jmenovité hodnoty , konec musí být dokonale čtvercový a na vnějším povrchu v těsnicí zóně nesmí být žádné otřepy, škrábance nebo rýhy – obvykle první 25–40 mm od konce trubky. Dokonce i mělký podélný škrábanec od ostří řezačky může vytvořit cestu úniku kolem těsnicího kroužku.

Dokončení připojení

Na konec trubky v těsnicí zóně naneste tenkou vrstvu čistého chladícího oleje (kompatibilního s mazivem systému) — to snižuje sílu vkládání a zabraňuje tomu, aby se těsnicí kroužek během montáže odvalil nebo prořízl. Trubku pevně zatlačte do konektoru, dokud nebude značka hloubky zarovnána s čelem konektoru; měli byste cítit zřetelné cvaknutí nebo zvýšení odporu, jak se trubka zablokuje na místě. Před uvolněním lehce zatáhněte zpět, abyste se ujistili, že je trubka zadržena.

Porovnání typů konektorů a jejich použití

Výběrem správného typu konektoru pro danou aplikaci se vyhnete jak nadměrnému inženýrství (což plýtvá časem a náklady), tak nedostatečnému inženýrství (které vytváří problémy se spolehlivostí). Níže uvedená tabulka shrnuje hlavní kategorie konektorů, jejich klíčové vlastnosti a doporučené aplikace.

Tlaková zkouška a kontrola těsnosti po připojení

Žádný chladicí systém by neměl být naplněn chladivem před tlakovou zkouškou potrubí a potvrzením, že těsní. Trvá tlaková zkouška 15–30 minut ale může později zabránit hodinám obnovy chladiva, sledování úniků a výměny součástí.

Postup zkoušky tlaku dusíku

1. Izolujte systém od atmosféry uzavřením všech servisních ventilů a zaslepením otevřených portů.
2. Připojte láhev se suchým dusíkem s regulátorem nastaveným na zkušební tlak – obvykle 1,5 MPa pro systémy R-410A and 2,0 MPa pro systémy R-32 (vždy ověřte podle údajů výrobce zařízení).
3. Pomalu natlakujte systém a zastavte se na 0,5 MPa pro předběžnou vizuální kontrolu před zvýšením na plný zkušební tlak.
4. Vydržte při zkušebním tlaku minimálně 24 hodin pro nové instalace, popř 1 hodina pro opravy jednotlivých spojů, sledování případného poklesu tlaku na zkušebním manometru.
5. Aplikujte schválený roztok pro detekci netěsností na každý spoj a zkontrolujte, zda se nevytváří bubliny; pro rychlejší zaměření lze použít i elektronický halogenový detektor úniku.
6. Jakýkoli pokles tlaku větší než 0,02 MPa během 1 hodiny (opraveno na změnu teploty) označuje netěsnost, která musí být lokalizována a odstraněna před pokračováním.

Vakuový test před plněním chladiva

Po absolvování tlakové zkoušky je nutné systém evakuovat, aby se odstranila vlhkost a nekondenzovatelné plyny. Dvoustupňová vakuová pumpa by měla dosáhnout konečného vakua 500 mikronů (0,067 kPa) nebo nižší . Udržujte vakuum alespoň po dobu 30 minut po odpojení čerpadla; jakýkoli nárůst tlaku indikuje buď zbytkovou vlhkost, nebo netěsnost, kterou mohl test dusíku přehlédnout kvůli jeho citlivosti závislé na směru.

Běžné chyby připojení a jak se jim vyhnout

I zkušení technici občas chybují pod časovým tlakem. Níže jsou uvedeny nejčastější chyby připojení, jejich důsledky a jak jim předcházet:

• Zapomenutý oříšek před zapálením — světlice musí být po nasunutí na matici odříznuta a zreformována. Prevence: dodržujte kontrolní seznam; před upnutím se ujistěte, že je matice na trubce.
• Příliš utažená převlečná matice — rozštěpí okraj lemu a vytvoří vlasovou trhlinu, která prosakuje. Hodnoty točivého momentu jsou v datovém listu výrobce armatury; vždy používejte momentový klíč místo odhadu podle pocitu.
• V potrubí zůstaly měděné třísky — dojet k expanznímu ventilu nebo kompresoru a způsobit mechanické poškození během několika hodin. Po vystružování vždy nasměrujte odříznutý konec dolů a před montáží poklepejte.
• Pájení bez proplachování dusíkem — uvnitř trubky se tvoří oxid usazený, během provozu se odlamuje a blokuje expanzní zařízení. Čištění dusíkem je povinné.
• Míchání nekompatibilních chladiv a materiálů těsnicích kroužků — R-32 například vyžaduje těsnicí kroužky dimenzované pro svůj vyšší provozní tlak a odlišné vlastnosti rozpouštědla ve srovnání s R-22. Specifikace těsnicího kroužku konektoru vždy musí odpovídat chladivu systému.
• Aplikace PTFE pásky na rozšířená sedadla — Páska PTFE je určena pouze pro spoje s kuželovým závitem. Při použití na sedáku zabraňuje kontaktu kov na kov a nezlepšuje těsnění ; vytváří nerovný dosedací povrch, který způsobuje netěsnosti.
• Trubka není zcela zasunuta do konektoru push-fit — těsnicí kroužek při částečném zasunutí správně nezapadne. Označte trubku s požadovanou hloubkou zasunutí a ujistěte se, že značka dosáhne čela konektoru.

Izolace a ochrana dokončených spojů

Jakmile je potvrzeno, že spoje těsní a systém je nabitý, měděná trubka a konektory musí být izolovány a chráněny před okolním prostředím. Nejedná se o kosmetický krok – přímo ovlivňuje energetickou účinnost a životnost konektoru.

Tepelná izolace

Pěnová izolace s uzavřenými buňkami (typicky Tloušťka stěny 9–13 mm pro sací potrubí ) se aplikuje na všechna potrubí s nízkým chladivem, aby se zabránilo kondenzaci na povrchu potrubí a minimalizovaly tepelné zisky. Neizolované sací potrubí v teplém a vlhkém prostředí může získat dostatek tepla snížit COP systému o 5–15 % v závislosti na délce linky. Izolace musí přesahovat tělo konektoru a nesmí se zastavovat na hraně montáže.

UV a mechanická ochrana pro venkovní běhy

Obnažené venkovní vedení potrubí by mělo být uzavřeno v kanálech odolných vůči UV záření nebo přelepeno páskou s hliníkovou fólií přes izolaci. Přímé sluneční světlo degraduje pěnovou izolaci uvnitř 2–3 roky nechráněné venkovní expozice, odstranění tepelné ochrany a ochrany proti kondenzaci z oblasti konektoru. U prostupů stěnou použijte vhodnou průchodku nebo trubkovou manžetu, aby ostrá hrana zdiva neprořízla izolaci a obnažila měď.

Vibrační izolace

Vibrace kompresoru přenášené potrubím časem unavují rozšířené spoje. Tam, kde se potrubí připojuje k venkovní jednotce, zajistěte min 300–500 mm nepodepřeného ohebného potrubí před první tuhou podpěrnou svorkou, aby absorbovala vibrace spíše než aby je přenášela přímo do konektoru. Pevné spony připevněné přímo ke skříni jednotky jsou častou příčinou mechanického zpevnění a praskání měděné trubky v blízkosti nálevkových spojů.

Údržba a pravidelná kontrola nainstalovaných konektorů

I správně nainstalované konektory těží z pravidelné kontroly, zejména v komerčních systémech provozovaných po celý rok. Plán proaktivní údržby zachytí vznikající problémy dříve, než se stanou ztrátami chladiva.

Doporučené položky kontroly během běžného servisu systému (každoročně nebo podle plánu výrobce zařízení):

• Zkontrolujte všechny přístupné nálevkové spoje a kompresní šroubení, zda nejsou znečištěny olejem kolem matice – olejové zbytky na spoji značí pomalý únik chladiva/oleje, který dosud nezpůsobil zjistitelnou ztrátu tlaku.
• Zkontrolujte, zda je veškerá izolace na těle konektoru neporušená a suchá; stlačená nebo vodou nasycená izolace by měla být vyměněna.
• Znovu utáhněte převlečné matice na jakémkoli systému, který zaznamenal značné tepelné cyklování (kolísání teploty větší než 30 °C přes kloub) — tepelná expanze a kontrakce může postupně uvolnit předpětí matice.
• Zkontrolujte venkovní konektory, zda nevykazují známky vnější koroze, zejména v pobřežních nebo průmyslových prostředích, kde chloridy nebo sloučeniny síry urychlují korozi mosazi.
• Používejte kalibrovaný elektronický detektor netěsností na všech spojích ročně; detektory citlivé na Únik chladiva 5 g/rok bude identifikovat vznikající úniky dříve, než ovlivní výkon systému.
