Co je to rychlospojka pro klimatizaci auta?

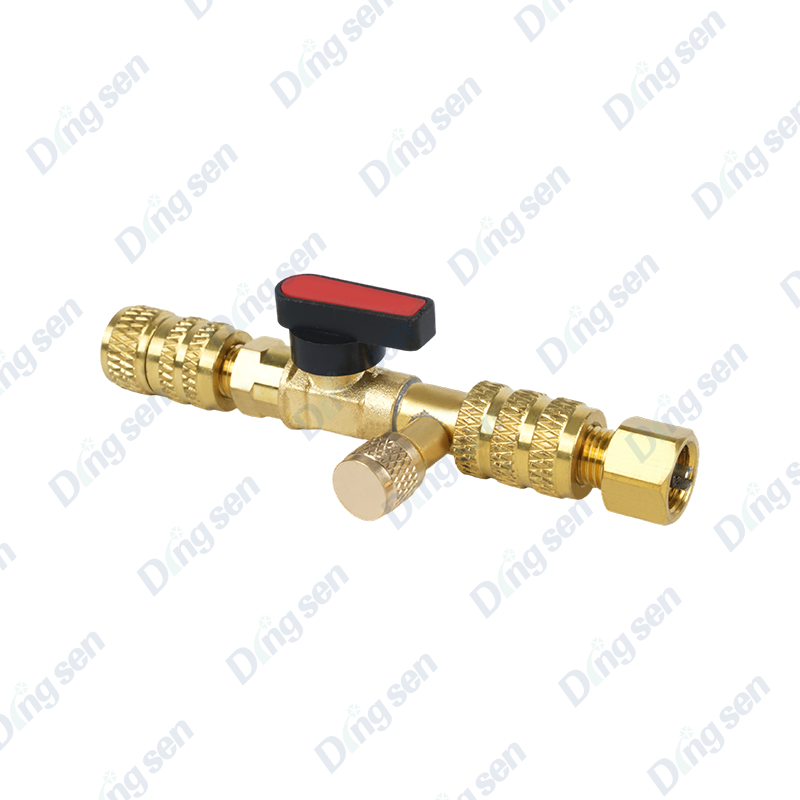

A rychlospojka pro autoklimatizaci je a specializované spojovací zařízení který umožňuje rychlé, bez použití nářadí a bez úniků spojení mezi vedeními chladiva klimatizace vozidla a externím servisním vybavením, jako jsou sady měřidel potrubí, stroje na regeneraci chladiva, vakuová čerpadla a nabíjecí stanice. Namísto použití šroubení se závitem, které vyžadují klíče a několik otočení k zajištění, se rychlospojka zaklapne do servisního pnebotu jediným stisknutím a zacvaknutím, okamžité utěsnění a stejně rychlé uvolnění při aktivaci páky nebo objímky. Tyto konektory jsou nezbytnou součástí jakékoli profesionální sady nástrojů pro servis klimatizací pro automobily a umožňují účinné plnění chladiva, tlakové testování systému, detekci netěsností a regeneraci chladiva bez rizika úniku chladiva nebo kontaminace vlhkostí.

Proč se rychlospojky používají v klimatizačních systémech automobilů

Automobilové klimatizační systémy fungují jako uzavřené, tlakové okruhy. Jakékoli připojení nebo odpojení servisního zařízení představuje riziko ztráty chladiva, vnikání vzduchu a kontaminace vlhkostí – to vše snižuje výkon systému nebo způsobuje poškození kompresoru. Rychlospojky řeší tento problém přímo začleněním vnitřních ventilových mechanismů, které udržují obě strany spoje utěsněné, dokud není spojka plně zapojena.

Praktické výhody oproti starším závitovým servisním spojkám jsou značné:

• Rychlost : Připojení a odpojení trvá spíše sekundy než minuty, čímž se zkracuje doba servisního střediska na vozidlo.
• Minimální ztráty chladiva : Konstrukce samotěsnícího ventilu zabraňuje úniku chladiva během připojování a odpojování.
• Není potřeba žádné nářadí : Eliminuje potřebu klíčů nebo nástrčných klíčů na servisním portu a snižuje riziko poškození portu.
• Bezpečnost obsluhy : Utěsněné spoje chrání techniky před přímým kontaktem s chladivem, který může způsobit omrzliny a poranění očí.
• Dodržování předpisů : Mnoho ekologických předpisů nyní vyžaduje regeneraci chladiva během provozu; rychlé konektory usnadňují a urychlují připojení záchranného vybavení, což podporuje shodu.

Jak funguje rychlospojka autoklimatizace

Princip činnosti rychlospojky je založen na a push-to-connect, pull/lever-to-release mechanismus kombinovaný s dvojitými vnitřními zpětnými ventily. Pochopení tohoto mechanismu pomáhá technikům správně používat konektory a vyvarovat se běžných chyb.

Sekvence připojení

1. Identifikujte správný servisní port : Nízkotlaký (sací) boční port a vysokotlaký (výtlačný) boční port mají různé velikosti, aby se zabránilo vzájemnému propojení. Porty na nízké straně mají větší průměr než porty na vyšší straně.
2. Zarovnejte konektor : Nasuňte rychlospojku přes armaturu servisního portu a ujistěte se, že je orientována rovně, aby nedošlo k křížení závitu nebo napnutí.
3. Zapněte stisknutím : Pevně zatlačte tělo konektoru dopředu, dokud neuslyšíte nebo neucítíte cvaknutí. Toto cvaknutí signalizuje, že pojistný kroužek nebo kleština zapadla do drážky na servisním portu.
4. Otevření ventilu : Jakmile konektor zcela dosedne, vnitřní kolík nebo ovladač zatlačí na ventil Schrader (ventil servisního portu) a současně otevře vlastní vnitřní ventil konektoru, čímž umožní proudění chladiva.
5. Ověřte sezení : Jemné zatažení za tělo konektoru potvrdí, že je uzamčen. Správně usazený konektor se nevytáhne bez aktivace uvolňovacího mechanismu.

Sekvence odpojení

1. Zavřete servisní ventil na měřidlo potrubí nebo nabíjecí stanici, abyste před odpojením izolovali hadici od systému.
2. Aktivujte uvolnění : Stiskněte uvolňovací tlačítko, posuňte uvolňovací objímku nebo zmáčkněte páčku (v závislosti na konstrukci konektoru) pro zatažení zajišťovací kleštiny.
3. Zatáhněte zpět : Při vytahování konektoru se vnitřní ventily na konektoru i na servisním portu současně uzavřou, čímž zachytí chladivo v systému a zabrání jeho úniku do atmosféry.
4. Zkontrolujte a zavíčkujte : Nasaďte protiprachovou krytku na servisní port ihned po odpojení, abyste zabránili kontaminaci.

Typy rychlospojek autoklimatizace

Rychlospojky pro servis klimatizace v automobilech se vyrábějí v několika konfiguracích, aby odpovídaly různým konstrukcím systémů, typům chladiv a rozhraním servisních zařízení. Výběr správného typu je zásadní pro kompatibilitu a bezpečnost.

Podle typu chladiva a velikosti portu

Chladivo použité ve vozidle určuje velikost portu a specifikaci konektoru. Použití nesprávného typu konektoru je ve většině případů fyzicky zabráněno rozdílem velikosti, ale znalost typu systému před servisem je zásadní:

• systémy R-134a : Naprostá většina vozidel vyrobených mezi začátkem 90. let a polovinou 2010 používá chladivo R-134a. Nízké servisní porty používají a Rychlé připojení 1/4 palce SAE kování; porty na vyšší straně používají a Rychlé připojení 16 mm (nebo 3/8 palce SAE). .
• systémy R-1234yf : Novější vozidla (obvykle od roku 2017 na mnoha trzích) používají R-1234yf, chladivo s nízkým GWP. Servisní porty používají patentovaný design rychlého připojení není kompatibilní s konektory R-134a , zajišťující, že typy chladiv nemohou být křížově kontaminovány.
• Starší systémy R-12 : Starší vozidla používající R-12 (vyřazena podle Montrealského protokolu) mají jiné, větší závitové porty. K dispozici jsou adaptéry pro dodatečnou montáž, které umožňují moderním rychlospojkám servis těchto systémů po přestavbě.
• CO2 (R-744) systémy : Systémy CO2 A/C, které se objevují v elektrických a hybridních vozidlech, pracují při tlacích až 130 barů (1 885 psi) — mnohem vyšší než u konvenčních systémů — a vyžadují účelové vysokotlaké rychlospojky určené pro tyto extrémní podmínky.

Uvolňovacím mechanismem

• Uvolnění tlačítkem : Boční tlačítko stlačí přídržný kolík a umožní uvolnění konektoru. Jednoduché a rychlé, běžné na standardních koncovkách servisních hadic.
• Posuvné uvolnění límce : Objímka kolem těla konektoru je posunuta zpět směrem k hadici, aby se uvolnila zajišťovací kleština. Poskytuje bezpečné uchopení a je odolný proti náhodnému uvolnění.
• Uvolnění ovládané pákou : Rukojeť nebo páka na straně konektoru současně uzavírá vnitřní ventil a uvolňuje zámek, takže odpojení lze provést jednou rukou. Preferováno pro použití na vysokofrekvenční výrobní lince.
• Spojka ve stylu (dvoudílná) : Mužská a ženská polovina, která k sobě zaklapne. Vnitřní polovina může být trvale namontována na servisní hadici; samčí polovina se připojuje k adaptéru na portu vozidla. Běžné v konfiguracích stanic pro regeneraci chladiva.

Prostřednictvím aplikace služby

• Nízké (sací) konektory : Připojte k nízkotlakému servisnímu portu, který se obvykle používá pro vakuové testování, plnění chladiva a monitorování tlaku na nízké straně.
• High-side (vybíjecí) konektory : Připojte k vysokotlakému portu pro čtení tlaku na vysokotlaké straně a obnovu chladiva. Musí být dimenzováno na tlaky typicky až 500 psi (34 barů) pro konvenční chladiva.
• Dvouportové sady konektorů : Prodává se jako spárované páry pro připojení na spodní a horní straně, barevně odlišené modré (nízká strana) a červená (vysoká strana), aby se zabránilo křížovému propojení.

Klíčové specifikace k pochopení

Při výběru nebo hodnocení rychlospojky pro servis automobilové klimatizace určují vhodnost a bezpečnost následující technické parametry:

Materiály a konstrukce: Co dělá kvalitní konektor

Spolehlivost rychlospojky v náročných podmínkách autoklimatizace – vysoké tlaky, extrémní teploty, chemické vystavení a časté používání – zcela závisí na výběru materiálu a přesné výrobě.

Materiály těla a pouzdra

Použití kvalitních rychlospojek mosaz nebo kovaná hliníková slitina tělesa, která jsou přesně opracována s úzkými tolerancemi. Mosaz nabízí vynikající odolnost proti korozi vůči chladicím olejům a vlhkosti; hliník je výhodný tam, kde je důležité snížení hmotnosti. Nerezová ocel se používá pro aplikace vyžadující nejvyšší odolnost proti korozi nebo pro vysokotlaké systémy CO2 (R-744). Pokovování chromem nebo niklem se často používá pro zlepšení odolnosti povrchu a zabránění galvanické korozi, když se konektor dostane do kontaktu s odlišnými kovy na servisním portu vozidla.

Materiály těsnění a O-kroužků

Vnitřní těsnění jsou nejkritičtějšími součástmi při určování dlouhodobých úniků. Různá chladiva a kompresorové oleje vyžadují různé materiály těsnění:

• NBR (nitril-butadienový kaučuk) : Tradiční těsnicí materiál pro R-12 a starší systémy s minerálními oleji. Nedoporučuje se pro kompatibilitu s PAG olejem.
• HNBR (hydrogenovaný NBR) : Nejpoužívanější těsnicí materiál v moderních automobilových klimatizačních konektorech. Vynikající kompatibilita s kompresorovými oleji R-134a a PAG s provozním rozsahem -40 °C až 150 °C .
• EPDM : Používá se pro systémy R-1234yf a některé systémy na bázi vody nebo CO2. Chemicky odolný vůči širšímu spektru chladiv, ale není kompatibilní s minerálními oleji.
• PTFE (polytetrafluorethylen) : Používá se pro opěrné kroužky a ventilová sedla ve špičkových konektorech. Prakticky chemicky inertní a poskytuje těsnicí povrch s velmi nízkým třením.

Přesné obrábění a testování vzduchotěsnosti

Profesionální rychlospojky podléhají přesné CNC obrábění aby bylo zajištěno, že dosedací plochy, zajišťovací drážky a sedla ventilů jsou rozměrově přesné v rámci tolerancí ±0,01 mm až ±0,05 mm . Po sestavení je každý konektor podroben zkoušce vzduchotěsnosti – obvykle detekce netěsnosti helia nebo testování tlaku dusíku – aby se ověřilo, že sestavená jednotka splňuje specifikovanou míru netěsnosti, než opustí továrnu. Tento kvalitativní krok odlišuje konektor, který bude spolehlivě těsnit po tisících servisních cyklů, od konektoru, který začne předčasně unikat.

Běžné aplikace v Automotive A/C Service

Rychlospojky se používají v celé řadě úkolů údržby a oprav klimatizace automobilů. Pochopení, které operace vyžadují který typ konektoru, pomáhá technikům správně se vybavit.

Plnění a doplňování chladiva

Když systém klimatizace ztratil chladivo v důsledku pomalého úniku nebo běžné údržby, systém musí být znovu nabit na výrobcem specifikovanou hmotnost (obvykle 400 g až 900 g chladiva v závislosti na velikosti vozidla). Rychlokonektor na spodním servisním portu připojuje plnicí hadici z láhve s chladivem nebo plnicí stanice k systému. Samotěsnicí ventil zajišťuje, že se do systému nedostane žádný vzduch a neunikne chladivo při připojování a odpojování.

Testování tlaku v systému a detekce netěsností

Rychlospojky horní i spodní strany jsou připojeny současně pro připojení sady měřidel potrubí. Měřidla zobrazují tlaky v systému v reálném čase, což umožňuje technikovi diagnostikovat problémy, jako je přebíjení, podbíjení, selhání kompresoru nebo zablokování systému. Pro testování těsnosti je někdy dusík zaváděn přes servisní otvory pod tlakem 150 až 200 psi (10 až 14 barů) k lokalizaci netěsností před opětovným naplněním chladiva.

Vakuová evakuace

Před zavedením jakékoli náplně chladiva do systému, který byl otevřen za účelem opravy, musí být systém evakuován pomocí vakuové pumpy, aby se odstranil veškerý vzduch a vlhkost. Rychlospojky na obou servisních portech připojují vakuovou pumpu k systému. Proces evakuace obvykle stáhne systém dolů 500 mikronů (0,5 Torr) nebo méně , úroveň, při které se zbytková vlhkost vyvaří při okolní teplotě.

Rekuperace chladiva

Předpisy týkající se životního prostředí ve většině zemí vyžadují, aby bylo chladivo regenerováno před jakoukoli opravou systému klimatizace, která zahrnuje otevření okruhu chladiva. Regenerační stroje se připojují pomocí rychlospojek na obou servisních portech a extrahují chladivo do certifikované regenerační láhve. Rychlospojky minimalizují ztrátu chladiva do atmosféry během operací připojení a odpojení, čímž podporují soulad s ochranou životního prostředí.

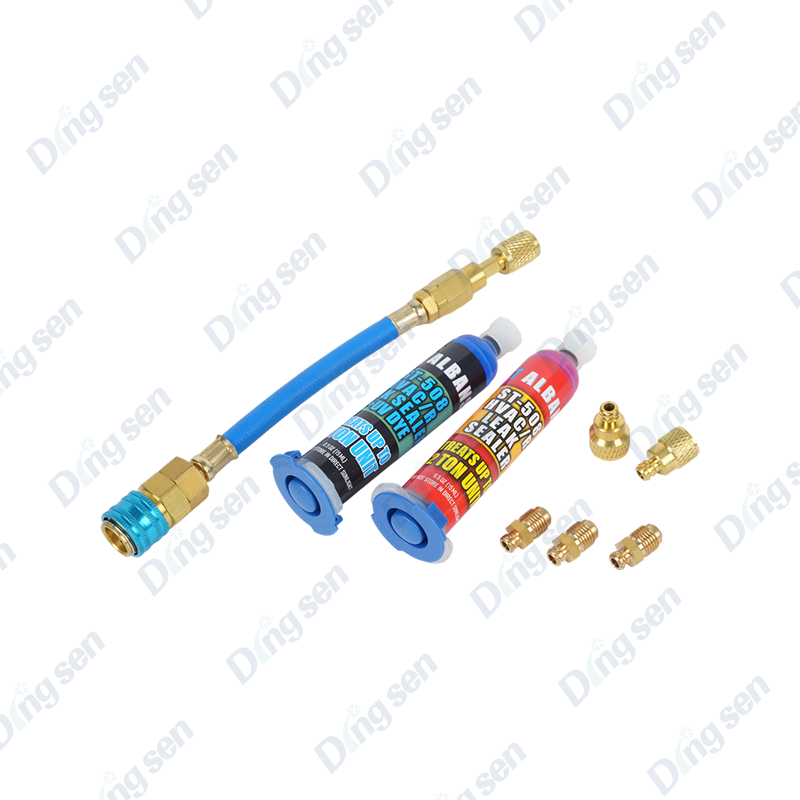

Vstřikování kompresorového oleje

Po větších opravách, jako je výměna kompresoru nebo propláchnutí systému, správné množství oleje pro mazání kompresoru (obvykle Olej PAG pro systémy R-134a or POE olej pro systémy R-1234yf ) musí být znovu zavedena. Specializované adaptéry rychlého konektoru umožňují připojení vstřikovačů oleje k servisním portům bez otevření systému do atmosféry.

Kompatibilita: Přizpůsobení konektoru vozidlu

Jedním z nejdůležitějších praktických aspektů práce s rychlospojkami klimatizace automobilu je zajištění kompatibility mezi konektorem a designem servisního portu vozidla. I když se standardizace v průběhu desetiletí zlepšila, stále existují významné rozdíly mezi značkami vozidel, modelovými roky a chladicími systémy.

Správné používání, údržba a skladování

I ten nejkvalitnější rychlospojka předčasně selže, pokud je používána nesprávně nebo není udržována. Dodržování těchto osvědčených postupů prodlužuje životnost a zajišťuje konzistentní těsnicí výkon.

Během používání

• Vždy ověřte typ chladiva před připojením. Připojení konektoru R-134a k portu R-1234yf je fyzicky znemožněno rozdíly ve velikosti portu, ale použití nesprávných adaptérů k vynucení připojení může křížově kontaminovat chladivo.
• Nepřekračujte jmenovitý pracovní tlak . Pokus o použití nízkotlakého konektoru na vysokotlaké straně může způsobit katastrofální selhání uzamykacího mechanismu.
• Nikdy neodpojujte pod tlakem bez předchozího uzavření rozdělovacího ventilu a uvolnění tlaku v potrubí pomocí správného zotavovacího postupu. Nucené odpojení pod vysokým tlakem riskuje zranění a únik chladiva.
• Před každým použitím zkontrolujte O-kroužky . Prasklý, deformovaný nebo zploštělý O-kroužek by měl být okamžitě vyměněn. Sady náhradních O-kroužků pro většinu standardních konektorů jsou široce dostupné.

Čištění a skladování

• Po každém použití otřete tělo konektoru a kontaktní plochy portu čistým suchým hadříkem, abyste odstranili zbytky oleje a nečistoty.
• Pravidelně nanášejte malé množství chladicího oleje na O-kroužky, aby zůstaly poddajné a zabránilo se jejich vysychání a praskání.
• Konektory skladujte s nasazenými protiprachovými krytkami na konci s kontaktem portu, abyste zabránili kontaminaci ventilu a těsnicích ploch.
• Skladujte v suchém prostředí se střední teplotou. Delší skladování při teplotách nad 60 °C může degradovat elastomery O-kroužků.
• Vyměňte jakýkoli konektor, který spadl z výšky nebo vykazuje známky poškození uzamykacího mechanismu nárazem, i když není patrné žádné viditelné poškození.

Známky, že rychlospojka vyžaduje výměnu

Včasné rozpoznání známek opotřebení nebo poškození konektoru zabrání ztrátě chladiva, kontaminaci a potenciálním bezpečnostním incidentům během servisních prací:

• Potíže se zapojením nebo uvolněním : Konektor, který se obtížně zatlačuje nebo uvolňuje, může mít opotřebovanou zajišťovací kleštinu, ohnuté přídržné kolíky nebo deformované tělo.
• Viditelné zbytky oleje z chladiva kolem spoje : Sledování oleje je jedním z prvních příznaků plačícího těsnění, ještě předtím, než dojde k měřitelné ztrátě tlaku.
• Neschopnost udržet vakuum : Pokud měřidlo rozdělovače ukazuje, že se vakuum během evakuace snižuje rychleji, než se očekávalo, může těsnění konektoru umožňovat pronikání vzduchu.
• Prasklé nebo vytlačené O-kroužky : Viditelné při kontrole před použitím, musí být vyměněny před uvedením konektoru zpět do provozu.
• Koroze nebo důlky na těle : Povrchová koroze může indikovat vnitřní korozi součástí ventilu, která ohrožuje jak těsnění, tak i strukturální integritu.
