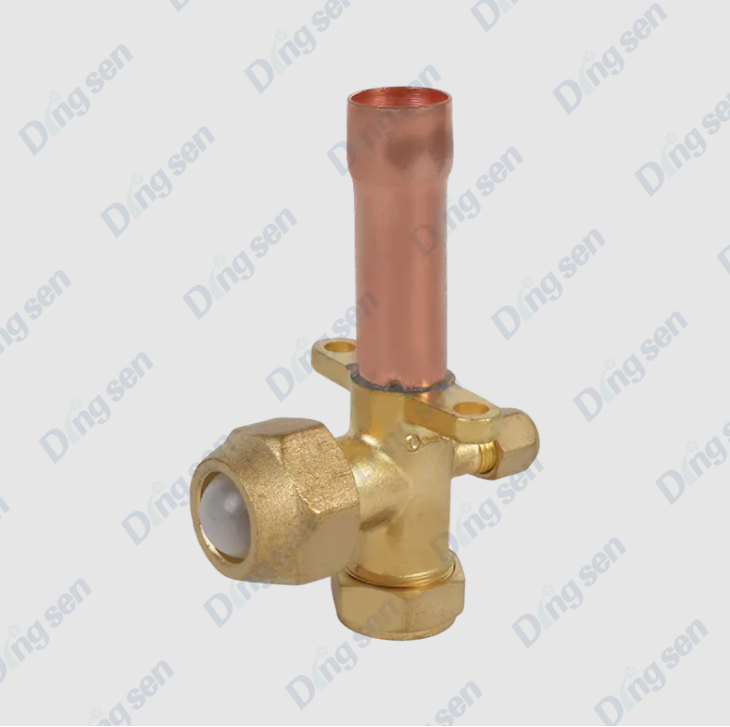

Co je třícestný ventil klimatizace?

An třícestný ventil klimatizace , také známý jako třícestný přepínací ventil nebo třícestný rozdělovací ventil, je klíčový ovládací prvek v klimatizačním systému. Používá se ke změně směru proudění chladiva nebo chlazené/horké vody v potrubí, čímž se realizuje funkce chlazení, vytápění nebo distribuce chlazené/horké vody systému.

Třícestný ventil se obvykle skládá z těla ventilu, jádra ventilu a ovladače. Na základě dráhy tekutiny ji lze rozdělit na přímý a proporcionální typ distribuce. V moderních centrálních klimatizacích, fancoilových jednotkách a systémech podlahového vytápění se často používají třícestné ventily ve spojení s elektrickými pohony nebo termostaty k dosažení automatického řízení a řízení úspory energie.

Jaký je princip práce an třícestný ventil klimatizace ?

An třícestný ventil klimatizace , také známý jako třícestný distribuční ventil nebo třícestný reverzní ventil, se používá hlavně k regulaci směru proudění chladiva nebo chlazené/horké vody v klimatizačním systému, realizující přepínání mezi funkcemi chlazení a vytápění nebo distribuci chlazené/horké vody. Jeho pracovní princip spoléhá hlavně na pohyb jádra ventilu uvnitř těla ventilu, aby se změnila dráha tekutiny.

1. Konstrukční složení

Třícestný ventil se skládá hlavně z následujících částí:

• Těleso ventilu: Obvykle vyrobeno z mědi, mosazi nebo nerezové oceli, se třemi připojovacími porty: jedním vstupem (obvykle vstup systému) a dvěma výstupy (vedoucí do různých okruhů nebo zařízení).


• Jádro ventilu: Pohyblivá část uvnitř těla ventilu, která se může otáčet nebo posouvat, slouží k přepínání směru proudění tekutiny.


• Pohon: Obsahuje ruční ovládací páku nebo elektrický/pneumatický pohon, který se používá k pohonu pohybu jádra ventilu, aby se dosáhlo přepínání směru proudění.


• Těsnění: Jako pryžové kroužky nebo těsnění z polytetrafluoretylenu (PTFE), které zajišťují, že ventil během provozu neuniká.



2. Provozní režimy

Třícestné ventily lze na základě způsobu ovládání rozdělit na ruční a elektrické typy, s malými rozdíly v principech činnosti:

(1) Ruční třícestný ventil

Otáčením rukojeti se mění poloha jádra ventilu, což umožňuje, aby tekutina ve vstupní trubce proudila do jednoho ze dvou výstupů nebo byla proporcionálně distribuována.

Jádro ventilu má obvykle dvě základní struktury:

• Jádro ventilu typu L: Přepíná kapalinu na jeden výstup, čímž se dosáhne funkce "on/off" nebo přepínání.


• Jádro ventilu typu T: Umožňuje současný průtok oběma výstupy a rozděluje průtok podle určitého poměru.



(2) Elektrický třícestný ventil

Jádro ventilu je poháněno elektrickým pohonem a může přijímat signály řízení teploty nebo příkazy ovladače pro dosažení automatického nastavení.

Pohon otáčí jádrem ventilu a mění směr proudění kapaliny nebo distribuční poměr.

Lze jej propojit se systémem regulace teploty pro dosažení regulace zátěže nebo řízení úspory energie.

3. Princip distribuce tekutin

Přímé spínání (jádro ventilu typu L): Když se jádro ventilu otočí do určitého úhlu, může tekutina proudit pouze ze vstupu do určeného výstupu a druhý výstup je uzavřen.

Proporcionální rozdělení (jádro ventilu typu T): Úhel natočení jádra ventilu řídí velikost otevření dvou výstupů, čímž se dosáhne proporcionálního rozdělení teplé a studené vody pro zajištění stabilního provozu systému.

Poloha jádra ventilu je obvykle určena termostatem, ovladačem nebo ručním nastavením, což umožňuje přesnou regulaci průtoku pro dosažení pohodlné regulace teploty a úspory energie.

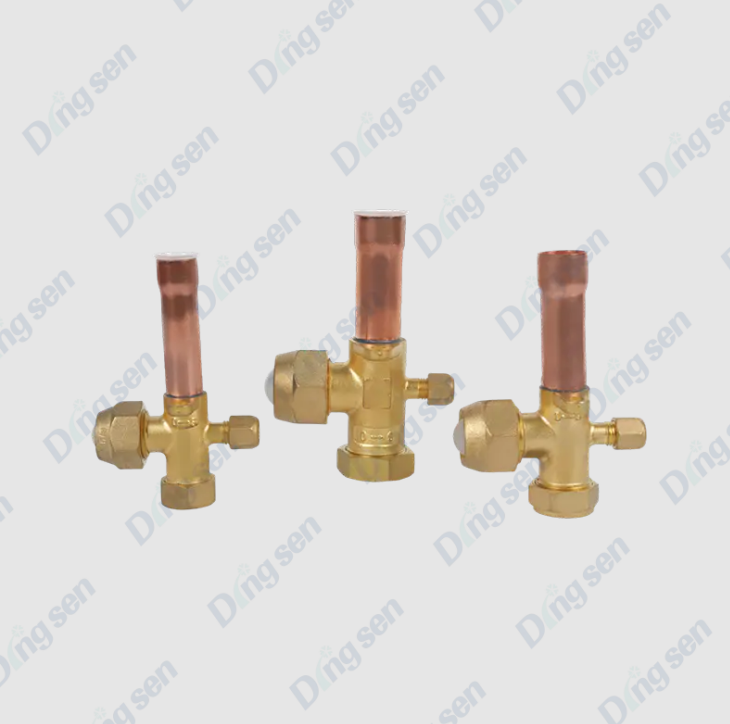

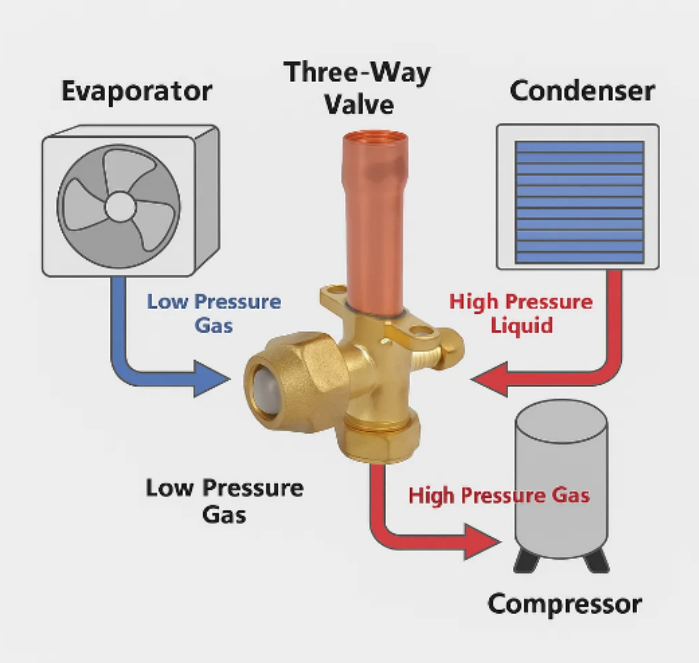

4. Provozní diagram

Když systém potřebuje zahřát, jádro ventilu se otočí, aby otevřelo výstup A a uzavřelo výstup B, což umožňuje proudění horké vody nebo horkého chladiva do topného zařízení.

Když systém potřebuje chlazení, jádro ventilu se otočí, aby otevřelo výstup B a uzavřelo výstup A, což umožňuje proudění studené vody nebo studeného chladiva do chladicího zařízení.

V některých aplikacích proporcionálního rozvodu může jádro ventilu částečně otevřít výstupy A a B, aby se dosáhlo míchání teplé a studené vody nebo distribuce průtoku.

5. Vlastnosti a výhody

Flexibilní ovládání: Směr průtoku lze nastavit ručně nebo automaticky, aby se přizpůsobil různým požadavkům na zatížení.

Energetická účinnost: Přesné řízení průtoku pomocí proporcionálního rozdělení snižuje plýtvání energií.

Snadná instalace: Kompaktní konstrukce, lze ji přímo připojit k potrubí klimatizačního systému.

Ochrana systému: Zabraňuje zpětnému toku a nárazu systému a zajišťuje stabilní provoz zařízení.

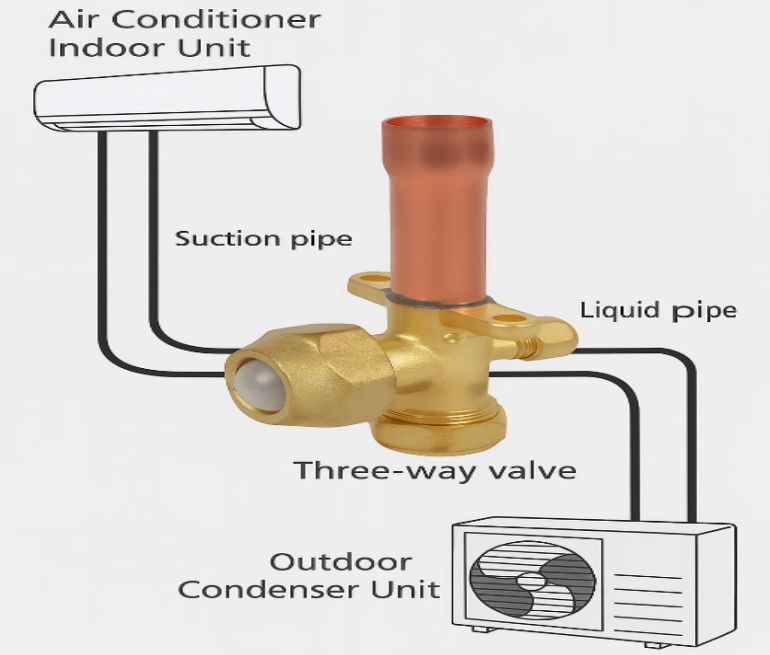

Jaké jsou typy klimatizačních systémů třícestný ventil klimatizaces obvykle používané v?

Klimatizační třícestné ventily jsou široce používány v moderních klimatizačních systémech, především k ovládání směru proudění chladiva nebo chlazené/horké vody, k dosažení přepínání chlazení/topení, distribuce průtoku a regulace zatížení systému. Jejich aplikační vlastnosti se mírně liší v závislosti na typu systému.

1. Centrální klimatizační systémy

Aplikační scénáře: Vodní nebo klimatizační systémy ve velkých komerčních budovách, kancelářských budovách, hotelech, nákupních centrech atd.

Funkce:

• Reguluje tok chlazené/horké vody do různých koncových zařízení (jako jsou fancoilové jednotky nebo vzduchotechnické jednotky).


• Přepíná průtok vody nebo chladiva během přepínání režimu chlazení/topení.


• Pracuje ve spojení s termostaty nebo systémy řízení budov (BMS) pro dosažení automatického řízení a energeticky úsporného provozu.



Výhody: Může centrálně ovládat více koncových zařízení, což zajišťuje stabilitu a komfort systému.

2. Systém svorek jednotky Fan Coil (FCU).

Aplikační scénáře: Kanceláře, konferenční místnosti, nemocniční oddělení, hotelové pokoje atd.

Funkce:

• Řídí tok studené nebo horké vody do fancoilové jednotky pro regulaci vnitřní teploty.
• S elektrickým pohonem může automaticky distribuovat průtok vody na základě signálů regulace pokojové teploty.



Výhody: Umožňuje nezávislé nastavení teploty pro každou místnost nebo oblast, čímž se zvyšuje komfort a energetická účinnost.

3. Systém podlahového vytápění (sálavé podlahové vytápění)

Aplikační scénáře: Obytné budovy, vily, veřejné budovy a další místa využívající vodní podlahové vytápění.

Funkce:

• Rozvádí horkou vodu do trubek podlahového topení v různých zónách pro dosažení zónového vytápění.
• V kombinaci s termostatem umožňuje automatickou regulaci vnitřní teploty.



Výhody: Dosahuje komfortní regulace teploty v místnosti přesným rozdělením průtoku teplé vody a zároveň šetří energii.

4. Multi-Split klimatizační systém (VRF/VRV)

Aplikační scénáře: Střední až velké komerční komplexy, kancelářské budovy a další místa vyžadující multisplitové klimatizační systémy.

Funkce:

• Řídí tok chladiva do vnitřní jednotky nebo rekuperační jednotky při přepínání mezi režimy chlazení a topení.
• Spolupracuje s ovladačem systému pro dosažení nezávislého řízení teploty a řízení úspory energie ve více zónách.



Výhody: Zajišťuje efektivní provoz multi-split systémů a zlepšuje vnitřní komfort.

5. Systém tepelného čerpadla

Aplikační scénáře: Rezidenční nebo komerční systémy tepelných čerpadel vzduch/země-zdroj.

Funkce:

• Realizuje přepínání mezi režimy vytápění a chlazení, změnu směru proudění chladiva nebo vody.
• Spolupracuje s automatickými řídicími systémy pro zlepšení energetické účinnosti.



Výhody: Dosahuje cirkulace chlazení a topení a řízení šetřící energii pomocí třícestného přepínání ventilů.

Jaké jsou rozdíly mezi elektrickým třícestným ventilem a ručním třícestným ventilem?

Klimatizační třícestné ventily lze podle způsobu ovládání rozdělit na ruční třícestné ventily a elektrické třícestné ventily. Výrazně se liší v provozu, scénářích aplikací a výkonu systému.

1. Vlastnosti ručního třícestného ventilu

Jednoduchá konstrukce: Obvykle se skládá z těla ventilu a rukojeti, bez elektrických součástí.

Flexibilní provoz: Vhodné pro malé systémy nebo scénáře, kde není vyžadováno časté přepínání.

Nízká cena a jednoduchá údržba: Nevyžaduje žádné napájení ani řídicí signál, výsledkem je vysoká spolehlivost.

Omezení: Nelze dosáhnout dálkového ovládání nebo automatického nastavení; přesnost nastavení je ovlivněna lidským zásahem.

2. Vlastnosti elektrického třícestného ventilu

Automatizované ovládání: Poháněno elektrickým pohonem, může přijímat signály z termostatu nebo ovládání systému.

Vysoce přesné nastavení: Může dosáhnout 0-100% proporcionálního rozdělení průtoku, přizpůsobení změnám zatížení.

Úspora energie a vysoká účinnost: V kombinaci s inteligentním řídicím systémem může upravit průtok vody nebo směr proudění chladiva podle skutečných potřeb, čímž se sníží spotřeba energie.

Instalace a údržba: Vyžaduje napájení a pravidelnou kontrolu pohonu; údržba je složitější než u ručních ventilů.

Široké aplikace: Vhodné pro centrální klimatizační systémy, fancoilové jednotky, multisplitové systémy, systémy podlahového vytápění a další scénáře vyžadující automatické nastavení.

Jaké parametry je třeba vzít v úvahu při výběru třícestného ventilu?

1. Jmenovitý průměr ventilu: Jmenovitý průměr ventilu je nejzákladnějším parametrem při výběru třícestného ventilu, protože určuje shodu mezi ventilem a potrubím. Příliš malý průměr bude mít za následek nadměrný průtokový odpor, který ovlivní tlak v systému a přívod vody nebo chladicí kapacitu koncového zařízení; příliš velký průměr zvýší náklady a zabírá prostor a může vést k nepřesné regulaci průtoku. Obecně by měl být vhodný jmenovitý průměr ventilu vybrán na základě projektovaného průtoku systému a průměru potrubí, aby byl zajištěn hladký provoz systému.

2. Charakteristika toku a hodnota CV: Průtočná kapacita třícestného ventilu se obvykle vyjadřuje jeho hodnotou Cv, což je průtok na jednotku tlaku. Správná volba hodnoty Cv zajišťuje, že otevření ventilu odpovídá průtoku systému, čímž je dosaženo přesné regulace. U proporcionálních regulačních ventilů (jako jsou ventily typu T) by křivka průtoku měla být co nejstabilnější, aby byla zajištěna rovnoměrná distribuce horké a studené vody nebo chladiva a aby se zabránilo kolísání teploty nebo nestabilitě v systému.

3. Materiál ventilu: Materiál ventilu přímo ovlivňuje jeho odolnost proti korozi, tlakovou odolnost a životnost. Mezi běžné materiály tělesa ventilu patří měď, mosaz, nerezová ocel a plasty (jako PVC nebo PP). Měděné nebo mosazné ventily se běžně používají ve vodních systémech, zatímco ventily z nerezové oceli jsou vhodné pro systémy s vysokými požadavky na odolnost proti korozi nebo chemickým médiím. Plastové ventily jsou vhodné pro nízkoteplotní nebo malé vodní systémy. Výběr materiálu by měl být založen na přiměřené shodě mezi typem média, teplotou a požadavky na systém.

4. Hodnocení tlaku: Jmenovitý tlak třícestného ventilu se vztahuje k maximálnímu pracovnímu tlaku, který ventil vydrží. Při výběru se ujistěte, že jmenovitý tlak ventilu je vyšší než maximální pracovní tlak systému, aby nedošlo k úniku nebo poškození. Ve vysokotlakých chladicích systémech nebo průmyslových klimatizačních systémech by měly být vybrány vysokotlaké jmenovité ventily, aby byl zajištěn dlouhodobý bezpečný provoz.

5. Způsob kontroly: Třícestné ventily lze ovládat ručně nebo elektricky. Ruční ventily jsou vhodné pro malé systémy nebo scénáře, kde není vyžadováno časté seřizování; jsou jednoduché na obsluhu a nízké náklady. Elektrické ventily, poháněné pohonem, umožňují dálkové ovládání a automatické nastavení. Jsou vhodné pro centrální klimatizaci, fan-coilové jednotky, multisplitové systémy a systémy podlahového vytápění a lze je použít s termostaty nebo systémy řízení budov ke zlepšení komfortu systému a energetické účinnosti.

Bezpečnostní opatření pro instalaci třícestných ventilů

1. Potvrďte model a specifikace ventilu: Před instalací pečlivě ověřte, zda model, průměr, typ jádra ventilu, materiál a způsob ovládání odpovídají požadavkům na konstrukci systému. Nesprávné modely nebo průměry mohou mít za následek nedostatečný průtok, zvýšenou tlakovou ztrátu systému nebo nedosažení požadovaného směru průtoku.

2. Zkontrolujte integritu ventilu: Před instalací zkontrolujte ventil, zda není poškrábaný, prasklý, poškozená těsnění nebo zablokování jádra ventilu způsobené během přepravy. Okamžitě vyměňte nebo opravte jakékoli abnormality, abyste předešli netěsnostem nebo poruchám během provozu systému.

3. Udržujte potrubí čisté: Před instalací očistěte potrubí od svařovací strusky, nečistot, oleje atd., aby se do ventilu nedostaly cizí předměty a způsobily zablokování jádra ventilu nebo špatné utěsnění. U systémů se studenou nebo horkou vodou by mělo být potrubí před instalací ventilu vyčištěno.

4. Značení směru instalace a směru toku: Třícestné ventily mají obvykle zřetelné označení směru proudění (šipky nebo označení na výstupu „A/B“). Při instalaci musí být ventil správně nainstalován podle navrženého směru proudění. Nesprávná orientace instalace může způsobit poruchu ventilů, selhání správného přepínání nebo distribuce průtoku a dokonce poškození jádra ventilu a těsnění.

5. Zajistěte souosost ventilu s potrubím: Během instalace zajistěte, aby osa ventilu byla vyrovnána s potrubím, aby se zabránilo nerovnoměrnému namáhání těla ventilu. Nesprávné vyrovnání nebo vynucené připojení může poškodit těsnění ventilu, způsobit zablokování jádra ventilu nebo netěsnosti na rozhraní.

6. Těsnění a utahování rozhraní: Závitová rozhraní: Použijte těsnicí pásku nebo tmel, aby nedošlo k přetažení a deformaci těla ventilu. Přírubová rozhraní: Rovnoměrně utahujte šrouby, abyste zabránili koncentraci napětí a úniku. Svařovaná rozhraní: Věnujte pozornost teplotě a umístění svařování, aby se do ventilu nedostala struska ze svařování.

7. Vyhněte se přímému stresu nebo vibracím: Po instalaci se vyhněte přímému působení napětí v potrubí nebo vibracím na tělo ventilu. Použijte podpěry nebo upevňovací prvky potrubí ke snížení napětí a prodloužení životnosti ventilu.

8. Elektrické připojení pro elektrické třícestné ventily: U elektrických třícestných ventilů by měly být vodiče připojeny správně podle návodu k použití, aby byl zajištěn dobrý řídicí signál, napájecí napětí a uzemnění. Po instalaci zkontrolujte funkci pohonu, abyste se ujistili, že funguje správně a vyvarujte se chyb v zapojení, které by mohly bránit automatickému seřízení ventilu.

9. Místo instalace a prostor pro údržbu: Třícestný ventil by měl být instalován na místě, které usnadňuje provoz, kontrolu a údržbu. Ujistěte se, že vřeteno ventilu nebo pohon mohou volně fungovat a ponechte dostatek místa pro budoucí údržbu nebo výměnu.

10. Uvedení systému do provozu po instalaci: Po instalaci proveďte ruční nebo elektrický zkušební provoz na ventilu, abyste zkontrolovali jeho spínání, distribuci průtoku a těsnicí výkon. Pokud zjistíte jakékoli abnormality, seřiďte nebo vyměňte ventil okamžitě, abyste zajistili bezpečný a stabilní provoz po spuštění systému.

The třícestný ventil klimatizace je klíčový ovládací prvek v klimatizačních systémech, který se primárně používá k regulaci průtoku chladiva nebo chlazené/horké vody, k dosažení přepínání mezi chlazením a vytápěním a distribuci chlazené/horké vody. Mění dráhu tekutiny pohybem jádra ventilu a lze jej ovládat ručně nebo automaticky pomocí elektrického pohonu. Třícestné ventily jsou široce používány v centrální klimatizaci, fancoilových jednotkách, podlahovém vytápění, multisplitových systémech a systémech tepelných čerpadel, zlepšují komfort systému, energetickou účinnost a provozní stabilitu. Správný výběr, správná instalace a pravidelná údržba jsou klíčové pro zajištění dlouhodobé spolehlivé funkce třícestného ventilu.
